ПОИСК ГИ-35 с выходным напряжением до 35 кВ в сочетании с конденсатором 2 мкФ предназначен для ОПМ кабелей 0,4 – 35 кВ.

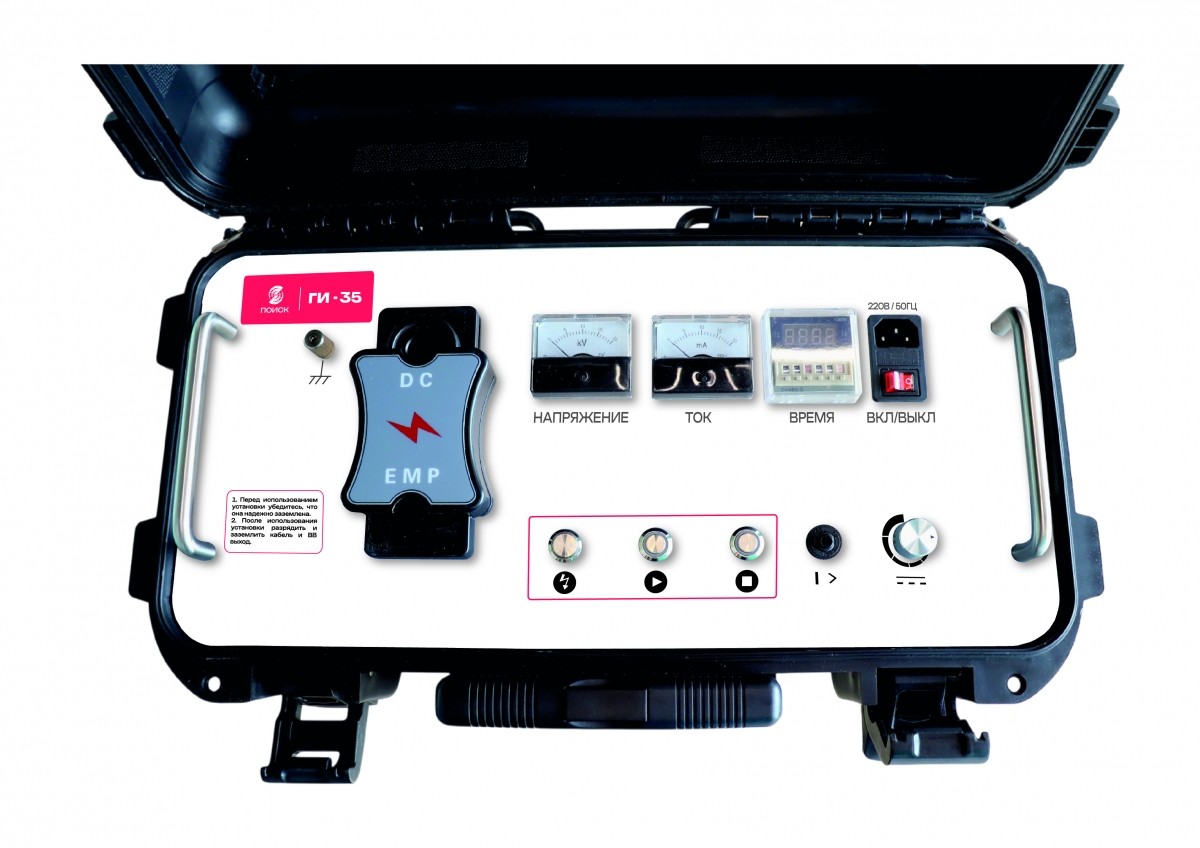

Генератор выполнен в защищенном пластиковом кейсе с колесиками и ручкой для транспортировки. Малые габариты и вес генератора позволяют с удобством осуществлять транспортировку устройств, в том числе и в труднодоступные места: шахты, тоннели метро, здания и места куда могут проехать только снегоболотоходы.
Регулятор напряжения позволяет плавно регулировать напряжение заряда конденсаторов и обеспечивает плавную регулировку постоянного напряжения с индикацией выходного напряжения и тока. Также устройство обладает функцией автоматического разряда накопленной энергии объекта после завершения испытания.
Преимущества:
Акустический метод точного ОМП кабеля реализуется путем совместного использования генератора высоковольтных импульсов и акустического приемника. Позволяет находить повреждение различного типа («заплывающие пробои», однофазные и межфазные повреждения с различными переходными сопротивлениями, обрывы). Генератор выдает импульсное напряжение с крутым фронтом, которое создает электрический пробой кабеля в месте повреждения. Электрический пробой в месте повреждения кабеля является источником электромагнитных и акустических волн, которые можно зафиксировать на поверхности земли с помощью соответствующих приемников.
| Параметр | Значение |
|---|---|
| Выходное импульсное напряжение | 0-35 кВ |
| Выходное постоянное напряжение | 0-32 кВ |
| Ток короткого замыкания | 0-320 мА |
| Энергия импульса | до 1225 Дж |
| Емкость конденсатора | 2 мкФ |
| Полярность выхода | отрицательная |
| Класс мощности индикаторов | 1,5% |
| Защита от перегрева | 65°C |
| Питание | 220 B ±10%, 50 Гц ±2 Гц |
| Диапазон рабочих температур | -25...+65°C |
| Габариты, мм | 540×310×460 |
| Масса, кг | ≤25 |

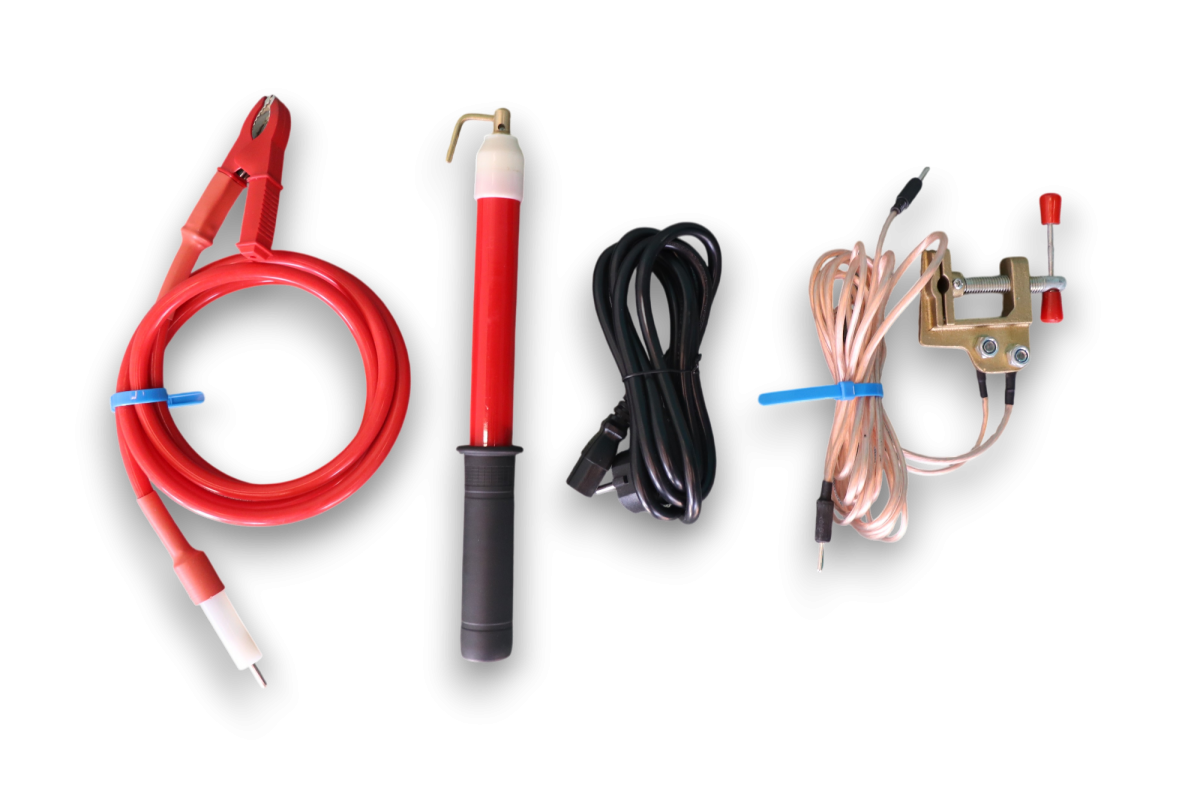

Комплект поставки:
