Передвижная электротехническая лаборатория ЭТЛ-10 предназначена для высоковольтных испытаний, определения места повреждения кабельных линий среднего напряжения 6-10кВ.

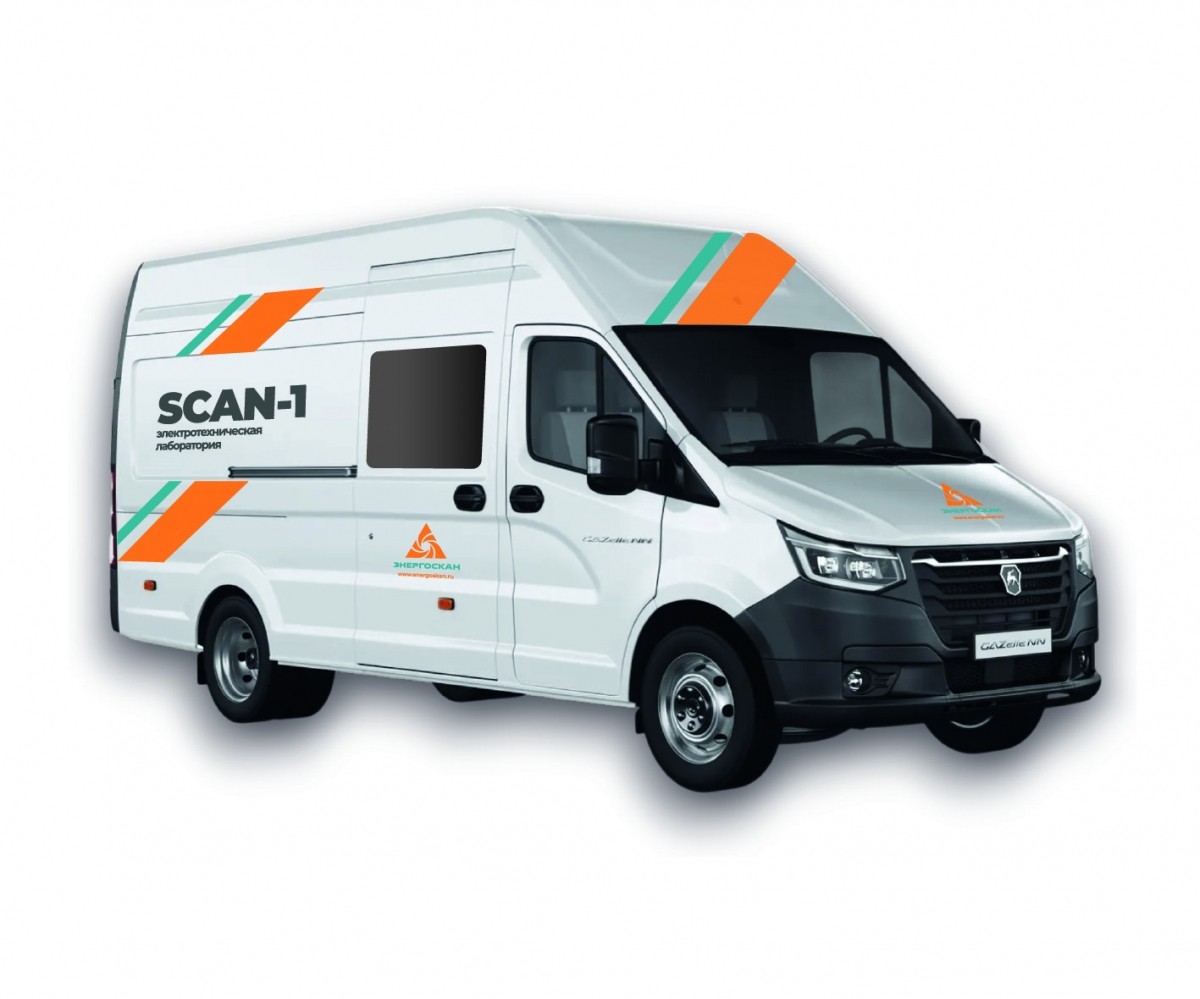

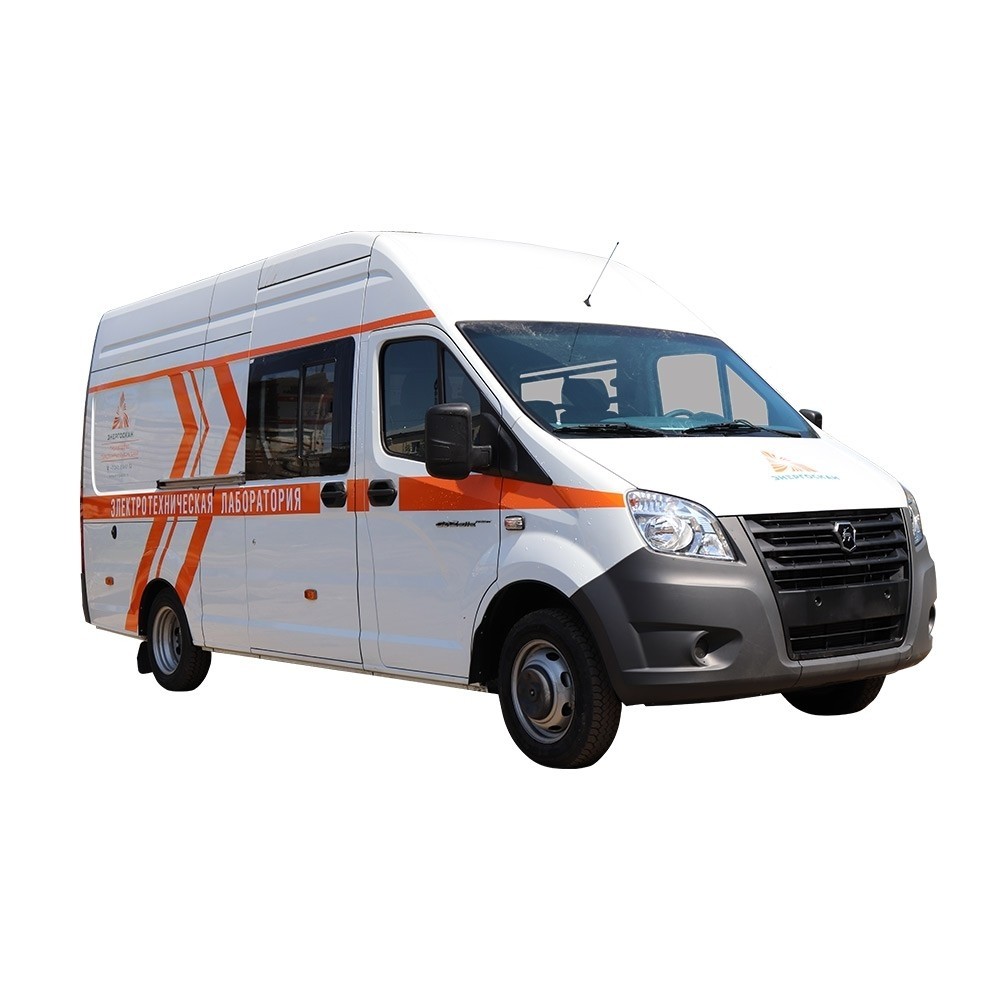

Передвижная кабельная электротехническая лаборатория СКАН-1, на базе Газель НЕКСТ, предназначена для высоковольтных испытаний, определения места повреждений кабельных линий напряжения 0,4 - 10кВ.
Кабельная лаборатория СКАН-1 является заменой: ЭТЛ-10, КАЭЛ-3, КАЭЛ-5, Ангстрем-1, ЛК-1, ЛВИ HVT, ППУ-1, ППУ-2, СУРА-1, СУРА-2, transcable BAUR, ПВЛ-10 и тд.
Возможности электролаборатории СКАН-1
Оборудование лаборатории условно подразделяется на основное (монтируемое) и дополнительное (не монтируемое) оборудование. Лаборатория имеет модульное построение, приборы при необходимости работают независимо друг от друга.
Срок производства электролаборатории: 60 - 70 дней.
Условия поставки: самовывоз.
Условия оплаты: предоплата 50%, оставшиеся 50% по факту готовности ЭТЛ к отгрузке.
Преимущества работы с электролабораториями Энергоскан
Гарантия на ЭТЛ - 24 месяца
Надежность ЭТЛ - собственное производство, гарантия от 12 до 24 месяцев, дальнейшее продление гарантии после проведения ТО.
Удобство работы с ЭТЛ - простое и понятное управление ЭТЛ, все приборы работают автономно друг от друга, модульная конструкция.
Техническая поддержка и сервис - обучение специалистов Заказчика по программам ДПО, тех.консультации специалистов 10/5, сервис и ремонт ЭТЛ в короткие сроки, подменный фонд приборов.
Опыт работы "Энергоскан" - на рынке с 2012 года, оказываем услуги ЭТЛ до 500 кВ, используем зарубежные и отечественные наработки.
| Элемент | Характеристики |
|---|---|

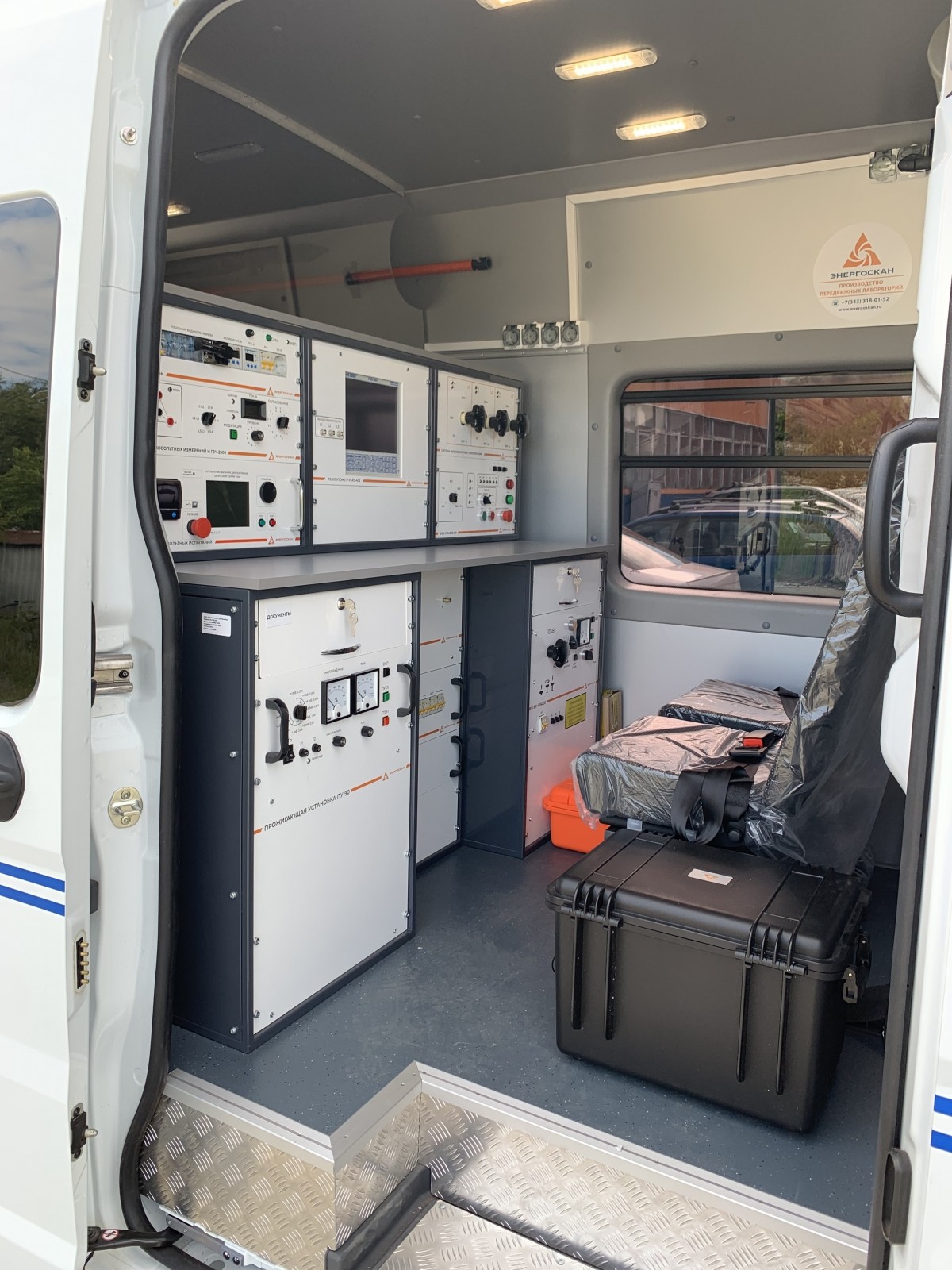

| Стол-стойка | Несущая конструкция служит для размещения модулей и блоков. Также является рабочим местом оператора. Тип стойки: Eurodesk. Стойка выполнена в 19-ти дюймовом исполнении с возможностью установки оборудования, рассчитанного для установки в 19” формат. Дополнительно стойка Eurodesk выполняет функцию рабочего стола. |
| Блоки управления и безопасности | - Блок управления - Сетевой блок - Блок низковольтных подключений SCAN-1 - Блок подключения с устройством разряда и заземления - Устройство оперативного питания систем - Блок автоматических выключателей - Блок контроля заземления - Разделительный трансформатор - Полуавтоматическая система переключений (1Ф) - Система безопасности и сигнализации |
| Высоковольтная испытательная установка ВИУ-70/50 | - Номинальное напряжение питания – 220 В - Максимальное напряжение (50 Гц) – 50 кВ - Максимальное выпрямленное напряжение – 70 кВ - Мощность установки – от 3 кВА - Погрешность измерений – 3% |
| Генератор высоковольтных импульсов ГВИ-40/3000 | - Номинальное напряжение питания – 220В - Максимальная потребляемая мощность – 3,5 кВА - Максимальное напряжение – 40 кВ - Количество ступеней – 3 (10, 20, 40 кВ) - Максимальная запасаемая энергия – 3000 Дж - Периоды следования импульсов – 3 и 6 сек, одиночный |
| Блоки связи | - БЛОК ИДД-40 (Импульсно-дуговой метод, ARC) - БЛОК ДН-80 (Метод колебательного разряда по напряжению, DECAY) - БЛОК ДТ-50 (Метод колебательного разряда по току, ICM) |
| Прожигающая установка ПУ-90 | - Питание – 220 (+-10%) / 45-60 Гц - Максимальная потребляемая мощность – 5,75 кВА - Максимальное напряжение – 15 кВ DC; - Максимальный ток – 92А - Количество ступеней – 8 шт Ступени: - переменный ток, ступень 60 В / 92 А (110 А макс) - переменный ток, ступень 230 В / 23 А - переменный ток, ступень 500 В / 11 А - переменный ток, ступень 1500 В / 3,5 А - переменный ток, ступень 2 600 В / 2 А - постоянный ток, ступень 5 000 В / 1 А - постоянный ток, ступень 8 500 В / 0,65 А - постоянный ток, ступень 15 000 В / 0,35 А |
| Рефлектометр РЕЙС-405 | - Диапазоны расстояний – от 0 до 250 км - Напряжение импульса – от 25 В до 120 В - Частота дискретизации - 200 МГц - Внутренняя память – 1000 рефлектограмм Поддерживаемые методы: - Рефлектометрия (TDR) - Импульсно-дуговой (ARC) - Колебательного разряда по току (ICM) - Колебательного разряда по напряжению (DECAY) |
| Индукционный поисковый комплект ПКИ-2500 | Генератор стационарный: - Частоты – 1024 / 2048 (Гц) - Вых. мощность – 2500 Вт - Макс. вых. ток – 50 А Генератор переносной: - Частоты – 273 / 2187,5 / 6562,5 / 26250 Гц - Вых. мощность – 10 Вт Приемник: - Частоты – 273 / 1024 / 2048 / 2187,5 / 6562,5 / 26250 Гц - Максимально определяемая глубина залегания трассы - 6 м - Точность определения глубины – 1 ± 5% + 10 см - Точность отыскания – 10 см - Время работы от АКБ – 20 ч - Масса приемника – 0,65 кг В комплекте: - Акустический датчик - Контактные штыри - Клещи для определения «своего» кабеля |

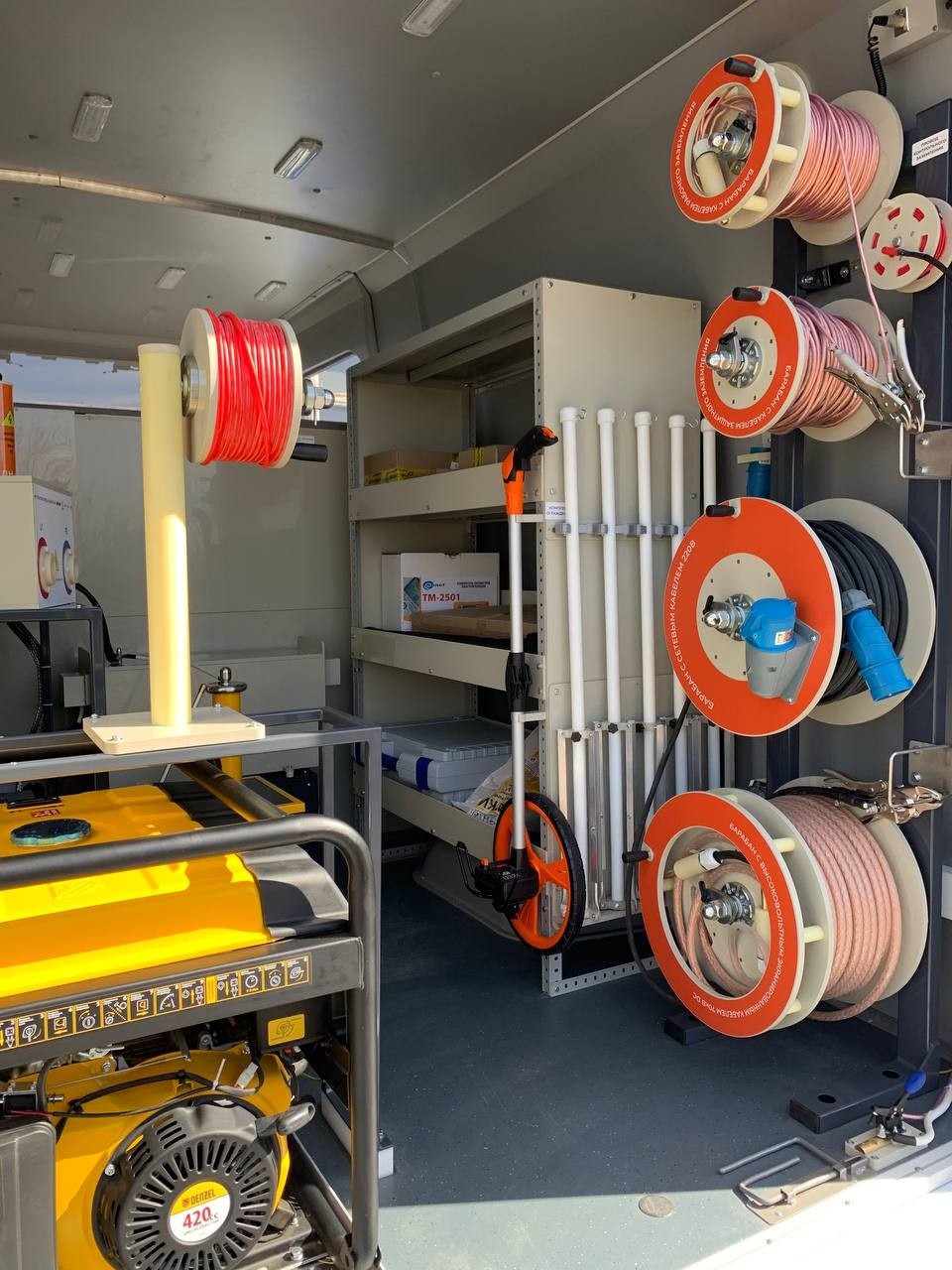

| Система кабельных барабанов и кабелей | Система выполнена в виде кабельных барабанов на стальной раме с тормозным устройством. Система включает в себя следующие барабаны с кабелями: - Барабан с высоковольтным экранированным кабелем для испытания выпрямленным напряжением до 70 кВ – 3 х 30 м - Барабан с сетевым кабелем – 30 м - Барабан с кабелем рабочего заземления 10 мм² – 30 м - Барабан с кабелем защитного заземления 16 мм² (с клипсами токосъема) – 30 м - Барабан с проводом для испытаний переменным напряжением промышленной частоты – 30 м |
| Дополнительное оборудование | - Комплект СИЗ: каски (2 шт), перчатки (2 пары), диэлектрические боты (2 пары), диэлектрический коврик (1 шт), указатель напряжения до 1 кВ (1 шт), указатель напряжения до 35 кВ (1 шт), ШО10 (1 шт), ШО35 (1 шт) - Мегаомметр Е6-32 - Курвиметр (дорожное колесо) - Стойки для вывешивания кабеля (5 шт) |
Основная комплектация
Дополнительная комплектация
